紅外線發射＆接收

紅外線發射與接收，常見於我們日常生活的電器用品，只要是透過「紅外線遙控器」操控的電器 ( 電視機、冷氣機、玩具…等 )，都是利用紅外線發射與接收的原理，這篇教學將會介紹如何透過 Web:Bit 偵測遙控器訊號以及發送紅外線訊號。

• 如果要使用紅外線發射＆接收功能，需搭配 Web:Bit 擴充板，購買方式請參考：Web:Bit 擴充板
• 本篇教學內容等同「擴充套件包 – 紅外線發射＆接收」

紅外線發射＆接收 積木清單

紅外線發射＆接收積木分為接收和發射，接收的積木又分成「接收到訊號…執行」和「接收到的代碼」兩種，紅外線接收的積木屬於持續偵測的積木，不需要搭配迴圈就能即時偵測。

因為紅外線有編碼的區別，所以如果是使用冷氣遙控器，接收訊號的積木下拉選單必須選擇「冷氣」。

紅外線接收 接線圖

使用擴充套件包的紅外線接收模組，將 S 訊號腳連接 Web:Bit 擴充板的 1 號腳，VCC 連接 3V3，GND 連接 GND。

小怪獸顯示紅外線訊號

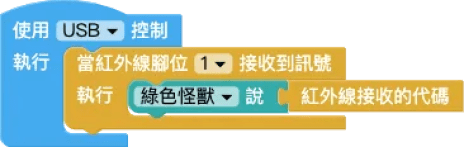

放入「當一般/冷氣紅外線，腳位 X 接收到訊號」的積木，在偵測到紅外線訊號時，讓綠色怪獸顯示紅外線的訊號，程式執行後，使用紅外線遙控器對準接收器發送訊號，就能看見小怪獸顯示數值。

小叮嚀

紅外線遙控器的發射角度和距離會影響接收效果：

1. 紅外線遙控器 ( 或發射器 ) 距離接收器 20 ～ 50 公分，效果最佳。
2. 紅外線遙控器 ( 或發射器 ) 盡量和接收器保持在同一直線。

如果需要複製數值，可直接用滑鼠在訊號文字上點兩下，選取複製即可。( 如果是偵測冷氣紅外線訊號，編碼字數可能會很長 )

紅外線遙控器，遙控燈號

延續上方的程式如果搭配「邏輯判斷」的積木，就能夠透過紅外線遙控器遙控 LED 點矩陣的圖案顯示，程式執行後，在收到 a1234567 訊號時顯示紅色笑臉，收到 b7654321 訊號時顯示綠色方塊。

範例：紅外線遙控器，遙控燈號

紅外線發射 接線圖

使用擴充套件包的紅外線發射模組，將 S 訊號腳連接 Web:Bit 擴充板的 2 號腳，VCC 連接 3V3，GND 連接 GND。

請注意，「紅外線接接收器」和「紅外線發射器」無法共用，同時使用需要分開裝在 2 塊開發板上。

點擊小怪獸，發射紅外線訊號

紅外線發射的積木可以發送十六進位的紅外線代碼，只要將代碼 ( 小寫英文字母 a 到 f、數字 0 到 9，任意組成共 8 碼，例如 00ff22dd ) 填入發射的欄位，執行後就會發送對應代碼。
