Web:Bit｜Wi-Fi 設定

初次使用 Web:Bit 開發板之前必須先完成初始化設定，包含 Wi-Fi 設定 和 韌體更新，完成後即可擁有無線連網與最新功能。操作前請先準備好 Web:Bit 開發板套件中的 Web:Bit 開發板與 USB 傳輸線。並依照需求選擇以下方式，進行開發板 Wi-Fi 設定：

ㄧ、網頁版｜透過 USB 傳輸線設定 ( 開發板控制台 )
二、網頁版｜透過無線方式設定
三、安裝版｜透過 USB 傳輸線設定
四、了解開發板燈號狀態
五、常見初始化問題

一、Web:Bit 開發板控制台

Web:Bit 教育版 ( 網頁版 ) 的「開發板控制台」( 以下簡稱控制台 ) 可以幫助我們快速完成初始化設定，其功能包含：

• 開發板名稱 ( Device ID ) 查詢
• 開發板型號查詢
• Mac 位址 ( 需先更新韌體版本至 1.3.0 以上 )
• 韌體版本：新版本提醒、更新韌體
• Wi-Fi 設定：設定與儲存 Wi-Fi 名稱與密碼

請注意：控制台的 Wi-Fi 功能，是用來設定和紀錄 Wi-Fi 名稱與密碼，與網路是否已連線無關。若使用 Wi-Fi 控制開發板，請透過開發板燈號來確認板子是否連上網。

進入開發板控制台

1. 在網頁開啟 Web:Bit 教育版 點開右上角選單的「更多」，選擇列表中的「開發板」。

2. 依照系統提示，以 USB 傳輸線連接 Web:Bit 開發板 與 電腦 後，點擊「下一步」。

3. 選擇左上視窗中的序列埠後，點擊「連線」。


   出現多個選項怎麼辦？

   如果序列埠視窗出現多個選項，請先嘗試點選其中一個進行連線，若無法順利連線再嘗試另一個。

4. Web:Bit 開發板成功連線後，就會進入「開發板控制台」。

Wi-Fi 設定

Wi-Fi 設定會顯示開發板設定的 Wi-Fi 名稱。可以隨時進入開發板控制台更換欲連線的 Wi-Fi。

小提醒：Wi-Fi 完成設定後並非連上網路，若環境網路不穩導致開發板無法使用 Wi-Fi 控制，建議先改用 USB 控制開發板。

設定步驟

1. 在控制台內，點擊「 Wi-Fi 」右側的「 設定 」按鈕，進入以下「 Wi-Fi 設定 」畫面。
   控制台會顯示目前開發板儲存的 Wi-Fi 名稱和密碼，第一次設定的欄位則為空白。

2. 輸入「 Wi-Fi 名稱」及「密碼」，點擊下方「設定」按鈕儲存設定。

3. 設定成功後，開發板會重新開機，並嘗試連上 Wi-Fi 。確認開發板連上網路後 ( 判斷是否連網可參考下方燈號狀態教學 )，就能進行 Wi-Fi 無線控制了。


   Wi-Fi 完成設定後非即連上網路。若環境網路不穩定導致無法使用 Wi-Fi 控制開發板，可先改選用 USB 來控制開發板。



二、連線到開發板進行初始化

在開發板無法使用 USB 傳輸線連接電腦裝置的情況下，可以透過有 Wi-Fi 連線功能的電腦或行動裝置，連接到開發板來進行初始化設定，相關步驟如下所示：

1、接上電源，輸入 Wi-Fi 帳號密碼連線

將 Web:Bit 接上電源，此時在開發板正面的全彩 LED 點矩陣，會透過跑馬燈顯示一串文字 ( 預設是 「bit 」三個加上四個數字 )，這串文字對應到電腦或行動裝置在 Wi-Fi 列表中可搜尋到的 SSID 名稱，例如：若開發板顯示「 bit1234」，在 Wi-Fi 搜尋中就會看到「 bit1234 」的名稱，注意，這串文字「不是」操控開發板的 Device ID，是識別用的 SSID 唷！

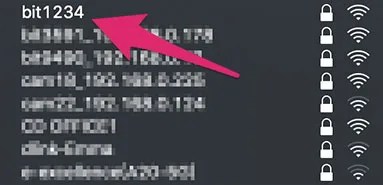

由於開發板尚未進行初始化設定，無法連線至區域網路，所以一開始會閃紅燈，或者紅燈恆亮 。這時請準備一台具備 Wi-Fi 功能的電腦、筆電或行動裝置開啟熱點分享 ( 寬頻須包含 2.4G )，使用這台裝置進行 Wi-Fi 搜尋，在 Wi-Fi 列表中找到「bitXXXX」的裝置 ( 例如： bit1234 )，找到該裝置後，輸入預設密碼「 12345678 」進行連線。

2、設定 Wi-Fi 帳號密碼與顯示名稱

確認連線成功後，在該裝置打開瀏覽器 ( 建議使用 Chrome )，網址列輸入 192.168.4.1 進入開發板的設定畫面，畫面中包含以下幾種設定：

設定完成後，按下紅色按鈕「 SUBMIT 」儲存，出現 SAVE OK 的字樣表示儲存成功，此時 Web:Bit 開發板會重啟並閃爍紅燈，當紅燈熄滅且綠燈亮起一次之後，表示開發板已經成功連結上家裡或環境內的 Wi-Fi 基地台。( 若紅燈持續閃爍或恆亮，請移除電源，重新操作步驟 1 與步驟 2，若紅燈閃完後亮起「藍燈」而不是綠燈，表示開發板已連線且韌體有新版本可以進行下載更新，請參考 Web:Bit 更新韌體 一文。 )

三、安裝版進行初始化

若是使用安裝版操作，可以直接透過安裝版的工具，按照下列步驟進行初始化設定：

安裝版下載：WebBitSetup.exe

1、開啟工具列

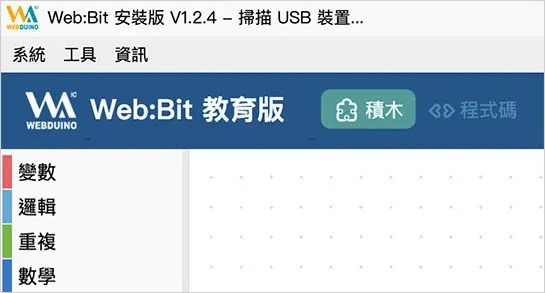

打開安裝版後，最上方會出現「安裝版的版本號碼」以及「掃描 USB 裝置」的提示訊息，此時可以將 Web:Bit 開發板使用 USB 線連接電腦，讓軟體進行掃描。

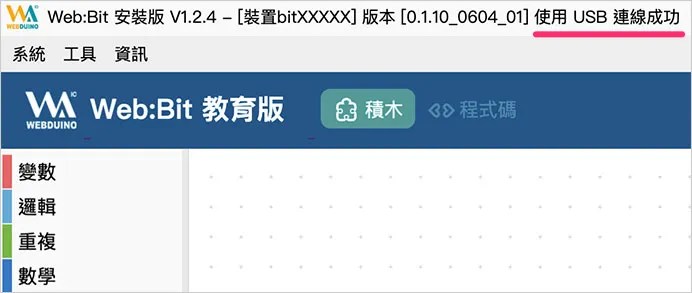

掃描到開發板後會自動連線，上方會出現 Web:Bit 開發板的 Device ID、開發板版本號碼以及連線成功的文字提示。

如果一直出現「掃描 USB 裝置」，沒有出現連線成功的訊息，表示 Web:Bit 開發板的韌體可能有問題 ( 如：程式錯誤或自行寫入其他韌體 )，此時可以點擊「工具 > 回復原廠韌體」進行韌體更新。( 已經出現連線成功文字訊息可忽略此步驟，強制更新韌體可能會讓 Device ID 不同，請特別注意！ )

當開發板透過 USB 連線成功後，點選「工具 > 設定 Web:Bit WiFi」，即可開始進行 Wi-Fi 初始化更新。

2、設定 Wi-Fi SSID 與密碼

點選設定 Wi-Fi 後，會彈出一個對話視窗，詢問欲連線的 Wi-Fi SSID 名稱和連線密碼，請填入所在場所例如：公司、學校或家裡的 Wi-Fi 基地台的帳號和密碼。

設定完成後，會彈出一個對話視窗，詢問「是否關閉 USB 連線」，如果選擇「確定」，開發板就會透過剛剛設定的 Wi-Fi SSID 與密碼，嘗試連線到指定的 Wi-Fi 基地台，如果選擇「取消」，就會關閉 Wi-Fi 連線功能，僅能使用 USB 連線操作。

選擇關閉 USB 連線功能後，Web:Bit 開發板會進入重啟並閃爍紅燈，當紅燈熄滅且綠燈亮起一次之後，表示開發板已經成功連結上環境內的 Wi-Fi 基地台。( 若紅燈持續閃爍或恆亮，請重新進行步驟 2，若紅燈閃完後亮起「藍燈」而不是綠燈，表示開發板已連線且韌體有新版本可以進行下載更新，請參考 Web:Bit 更新韌體 一文。 )

在 Wi-Fi 連線操控的狀態下，可以使用遠端操控 ( 例如：將開發板接行動電源遠離電腦、在公司或學校控制家裡有上線的開發板 )。若環境網路不佳，可將開發板透過 USB 傳輸線連接至操作 Web:Bit 積木平台( 網頁或安裝版 )的電腦，在沒有 Wi-Fi 的情形下進行操作。）

還原初始設定值

如果需要還原硬體出廠時的設定值，可以透過類似 Wi-Fi 遠端更新的方式來實現，步驟如下：

• 步驟 1、移除開發板電源。
• 步驟 2、同時按住按鈕 A 和 B。
• 步驟 3、接上開發板電源，聽到蜂鳴器發出聲響後放開按鈕 A 與 B，此時開發板已經恢復出廠設定值。( 恢復設定值會將自訂的 Wi-Fi 帳號、密碼、自訂的 Device SSID 和密碼清除，這個步驟會造成開發板無法連接所在場所的 Wi-Fi )
• 步驟 4、重新執行初始化設定，參考：上方 Wi-Fi 設定教學

四、開發板燈號狀態

SSID 跑馬燈

開機時會顯示一串英文數字的跑馬燈，是 SSID 序號，在特定開發設定才須使用。

紅燈閃爍

出現紅燈閃爍，代表正在搜尋 Wi-Fi。
如果設定過 Wi-Fi 卻持續紅燈閃爍，可能表示密碼填寫錯誤或網路訊號不好，請重新確認。

如果您所在的環境沒有 Wi-Fi 或網路訊號不穩，建議改使用 USB 控制開發板。

綠燈閃爍一次

搜尋 Wi-Fi 的紅燈閃爍結束後，亮起綠燈一次後熄滅，代表成功連上網路，即可透過 Wi-Fi 操控開發板。

藍燈閃爍一次

搜尋 Wi-Fi 的紅燈閃爍結束後，亮起藍燈一次後熄滅，代表成功連上網路，且有新版本韌體可更新。

五、常見問題

1. 序列埠連線的視窗中，顯示「找不到相容的裝置」怎麼辦？

有幾種可能原因：

1. 確認 USB 是否接觸不良a. 重新插拔 USB 線。
   b. 改用電腦的另一個 USB 孔。
   c. 換一台電腦裝置測試 USB 是否連接正常。
2. 確認 USB 驅動是否安裝
   • Windows：裝置管理員 → 連接埠 → USB-SERIAL CH340 → 確認是否連接。
   • Mac：按住 option → 點擊左上角蘋果符號 → 系統資訊 → USB → USB Serial → 確認是否連接。
3. 如果在 2. 步驟中發現電腦並未安裝驅動程式，請前往 Windows 10 CH340 驅動程式安裝，參考教學步驟安裝驅動程式。
4. 有時頻繁插拔 USB，會讓電腦判斷 USB 序列埠處在忙碌狀態，因此明明已經將開發板連上電腦了，仍然找不到對應的開發板名稱。此時只要換一個 USB 孔連接，或是將電腦重新開機，就能排除問題。

2. 更新韌體失敗怎麼辦？

進行 Web:Bit 韌體更新時，如果中途不小心重新整理網頁、USB 訊號不穩或異常斷線，可能造成更新失敗，導致無法偵測到開發板資訊。

可嘗試以下方法排除：

1. 離開控制台，接著拔除 USB 線後再重新插回，然後再點擊右上角選單「更多」 >「開發板」，按照指示進入控制台，即可正常顯示開發板資訊。
2. 如果控制台的「韌體版本」顯示「有新版本」，請點擊「更新」。
3. 完成更新後即可正常使用開發板。

3. 控制台的開發板名稱（ Device ID ）變得很長怎麼辦？

如果看到 ID 為 18 碼的長 ID，請更新韌體更新到 1.2.1 版本，就能恢復短 ID。

4. 使用平板或手機，可以使用控制台進行開發板 Wi-Fi、韌體設定嗎？

目前僅有 Chrome 瀏覽器支援透過 USB 連線進行開發板設定，且僅限於在電腦、筆電上進行操作，因此無法在平板和手機等行動裝置，使用控制台功能。

5. 序列埠視窗「連線」後，為什麼無法順利進入控制台？

如果您遇到在序列埠視窗點擊「 連線 」後，沒有進入控制台，而是出現「 請將 Web:Bit 以 USB 連接電腦 」的畫面，這是因為您已在同一台電腦的其他瀏覽器視窗 ( 或分頁 )，開啟 Web:Bit 教育版，並操作過開發板的 USB 連線。

此時只要關閉其他瀏覽器視窗 ( 或分頁 )，解除序列埠的連接權限。就可以正常使用。
